用途
变压器保护用高分断能力高压限流熔断器适用于交流50Hz，额定电压3.6—40.5KKV、额定电流至200A的电力系统中，作为变压器及其他电力设备的过载或短路保护用，也可与负荷开关、真空接触器等配合使用。本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准以及德国DIN标准。

结构特点

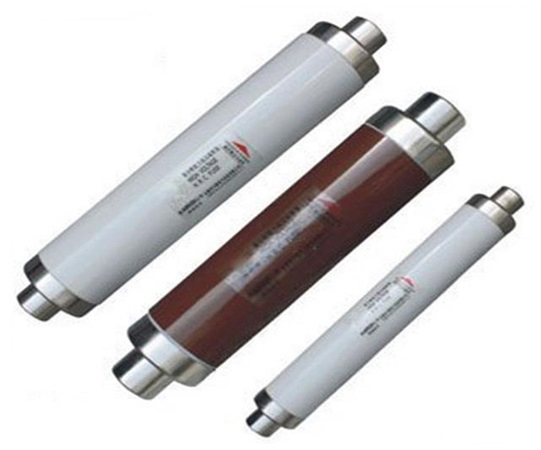

变压熔断器采用插入式结构，将熔断件插入底座，具有更换方便的优点；撞击器并联于由纯银片制成的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。在线路发生故障时，熔体熔化，在熔体出现电弧瞬间，撞击器的与熔体并联的高电阻金属丝立即熔断，撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号．撞击器有两种结构，弹簧式和火药式，动作原理基本相似，前者利用储能弹簧释放能量推动撞针：后者利用点烯火药产生高气压推动撞针。本高压熔断器具有限流特性好、动作快、不误动作等优点。

型号含义

外形尺寸及安装尺寸

基本数据
