概述：
本产品适用于户内交流50Hz，额定电压3.6kV系统，还可与其他保护电器（如开关，真空接触器等）配合使用。作为高压电动机及其他电力设备过载或短路等的保护元件。

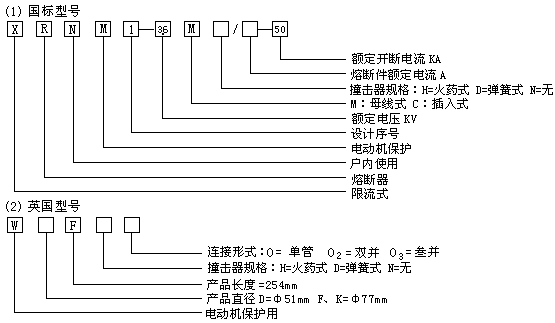

产品型号：

基本参数
熔断器的基本参数如表1

注：
① 以上是单管额定参数，可根据用户需要采用固定结构将熔断器并联，可得到高的额定电流值。
② *号由是否安装撞击器确定
③（）为英国型号。

主要技术数据
（1）熔断器在规定的使用条件下，能可靠的分断（1.6-3）倍熔断件额定电流Ie至50kA额定开断电流之间的任何故障电流。

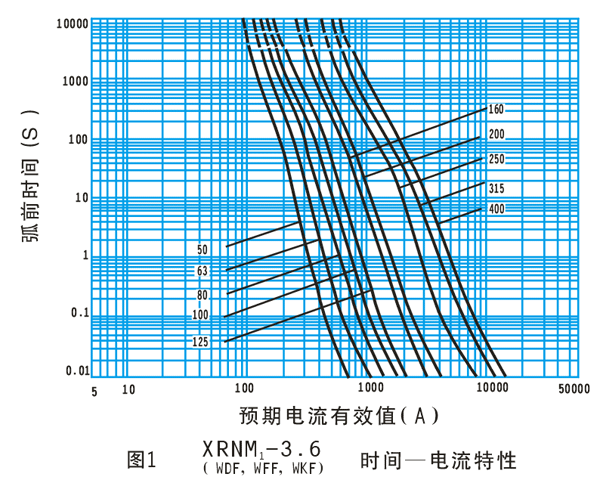

（2）时间---电流特性曲线如(图1)，最小开断电流以上部分用虚线表示。

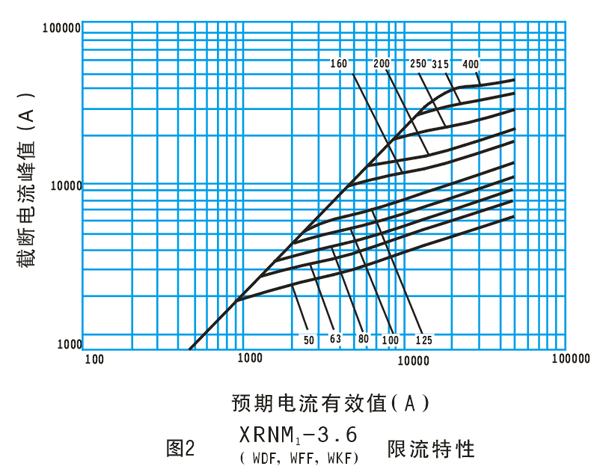

（3）限流特性如(图2)。

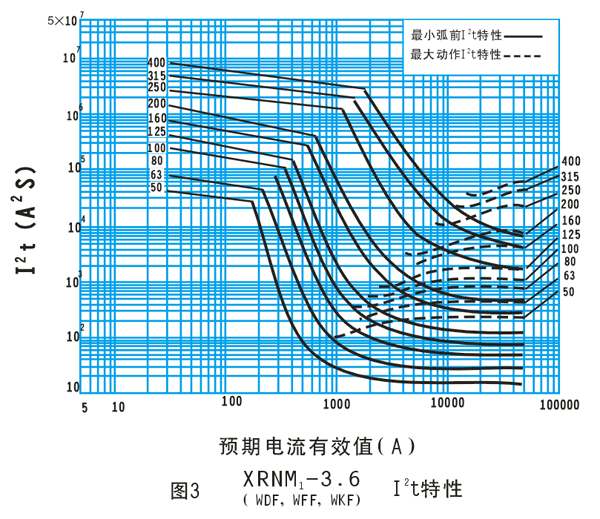

（4）I2t特性如(图3)。

外型及安装尺寸

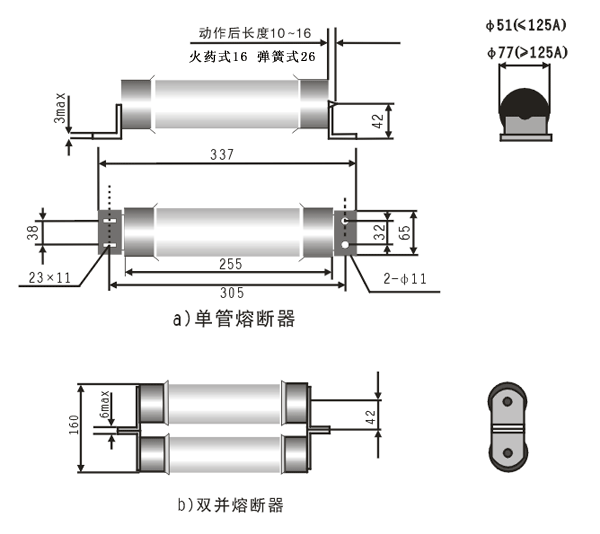

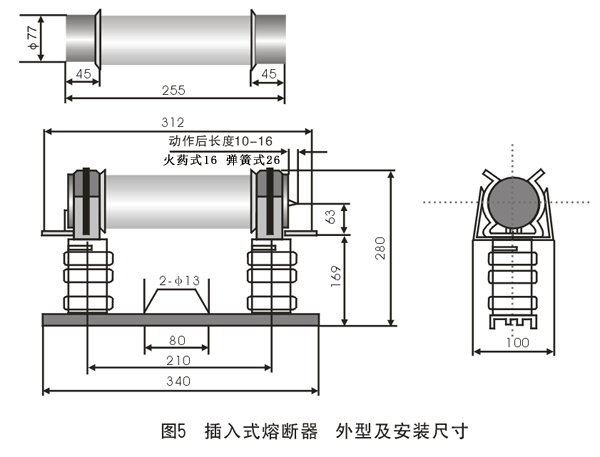

熔断器的外型及安装尺寸如(图4)、(图5)。

将起动时间对应的Iy值的点绘制在时间电流曲线上，点所对应的曲线或靠近右边的曲线即是所使用的熔断器，熔断件额定电流应大于1.3倍电动机满载电流。
