概述

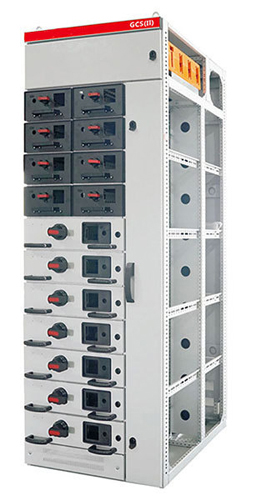

GCS（Ⅱ） 抽出式开关柜适用于三相交流频率为 50Hz ，额定工作电压为400V（690V），额定电流为4000A及以下的 发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑 等场所，本产品符合IEC60439-1、GB7251.1、JB/T9661等标准。
本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所有的GCS方案及功能。

主要特点
1、框架采用C型材，主框架上安装模数为E=20mm的Φ5.3mm的安装孔，使得框架组装灵活方便；
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立；
3、水平母线置柜顶部，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；
4、电缆室的设计使电缆上、下进出均十分方便；
5、抽屉高度为160mm、240mm、320mm、480mm，其宽度、深度尺寸不变；相同功能单元的抽屉具有良好的互换性。 单元回路额定电流630A及以下。
6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时抽屉单元 和固定单元可以混合组合，任意使用；
7、柜体的防护等级为IP30-IP40；
8、材质可选用冷轧板、镀锌板、敷铝锌板制作。

柜体尺寸
