概述

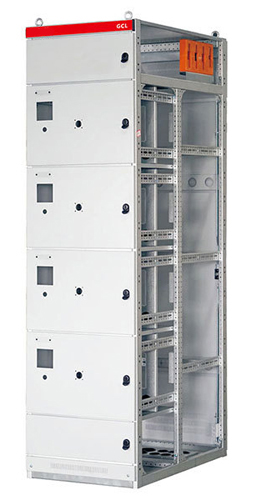

GCL固定分隔柜设备适用于额定工作电压380-600V交流三相四线、三相五线系统，作为电力系统的发电厂、 变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集控制之用，符合国家标准 GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439.

结构说明
柜体为组合装配式结构，骨架采用C型材组装而成。水平母线放置柜顶，顶盖可开启，柜体装有后门，出线方 式采用后出线，安装、维修更便捷。柜体防护等级IP3X-4X。

主要特点
1、柜架的全部结构均通过自攻螺钉连接，按需要加装面板、隔板、支架及抽屉部件，以便组合成完整的开关柜 柜体。
2、柜体及部件安装孔按模数E=25mm变化，安装灵活方便。
3、分隔单元有200/4、200/2、200、300、400、600等系列单元高度，根据各回路电流等级不同所选占有分 隔单元高度。分隔单元有效安装高度1800mm。
4、采用C型钢和专用连接件组成，型材截面积大、有足够的钢度，组装简单，工艺性强，稳固性能好。
5、柜体及部件安装孔按模数E=20mm变化，安装灵活方便。
6、分隔单元有200/2、200、300、400、600等系列单元高度，分隔单元有效安装高度1800mm。

柜体尺寸
