概述
XGN66-12型开关柜适用于3～10kV三相交流50Hz单母线系统中，作为接受和分配电能之用，属于新一代小型化城乡电网 设备，具有小型化、结构合理、安全可靠、运行操作简单等特点。满足电力市场及域网、农网改造、箱式变电站的需求。

结构说明

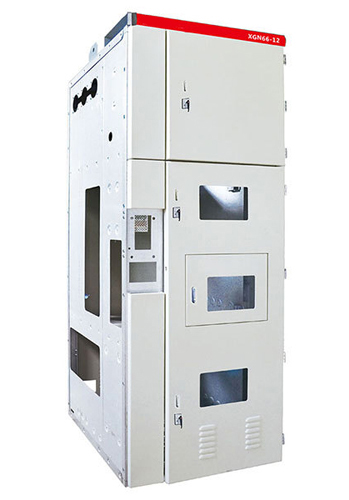

本开关柜为金属封闭箱型结构，柜体由C型材和G型材，经过多种连接件组装而成。柜体分隔成四个小室，即母线室、断路 器室、仪表室、电缆室。部件加工应用数控冲床、数控折弯机及数控加工中心等先进设备制造，形位尺寸精度高，制造快捷准 确，便于不同方案的灵活组合，可满足客户的不同要求。

主要特点
1、柜体结构采用组装式，无须焊接，具有较高的机械强度，优美的外观；
2、柜体后部上方采用GN30-12旋转隔离开关、下隔离采用GN19-12C隔离开关，具有按照程序操作的可靠地机械联锁装 置，为操作人员与设备提供可靠地安全性保护；
3、柜内为空气绝缘，可配装机构一体化的真空断路器：固定式VS1-12（ZN63A）、VD4-12等断路器；
4、主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，满足“五防”联锁功能；
5、电缆接线端头距地空间大，便于电缆的制作安装盒检测维护； 6、外壳防护等级为IP3X；
7、材质采用镀锌板制作。

柜体尺寸
